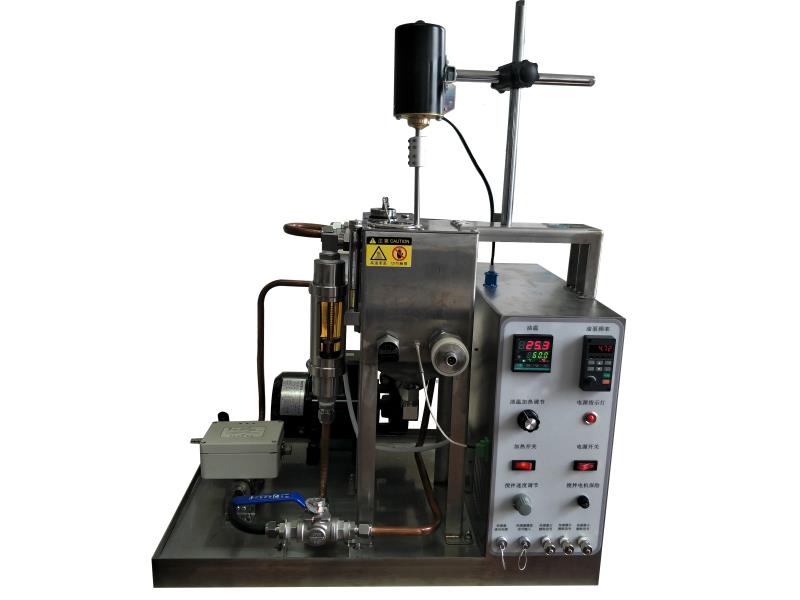

油液磨粒监测综合测试台

油液监测试验台（ZXOT）集成ZXMS系列油液金属颗粒传感器、FWD水份传感器、FPS2800B12C4流体特性传感器，需要与ZXMSTest油液监测软件配套使用。可用于在线或离线式油液监测系统的实验演示、研究、油品检测、油样检测等。

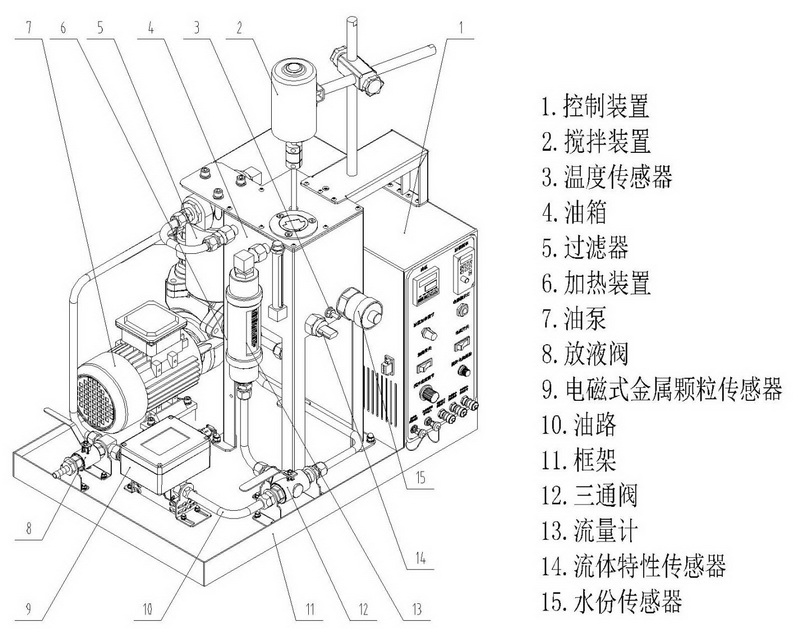

       试验台配置如下图所示：控制装置、搅拌装置、温度传感器、油箱、过滤器、加热装置、油泵、放液阀、电磁式金属颗粒传感器、油路、框架、三通阀、流量计、流体特性传感器、水份传感器。

主要用途

1.用于演示油液中的金属磨粒通过电磁式金属颗粒传感器，被金属磨粒传感器感知并记录的过程；

2.用于研究润滑油制造中数据的记录；

3.用于研究与润滑油有关结构改正的数据分析对比；

4.用于成品油样数据分析对比；

5.用于使用油样数据收集与分析；

6.用于现场油路油样抽检分析（只需把现场油路分流到油箱，管路回油口接入现场油路）。

主要功能

1.设备状态与故障诊断功能。ZXMSTest油液监测软件通过油液监测试验台ZXMS系列传感器，获取监测对象油液中的金属颗粒数量、金属颗粒性质，以及油液的密度、粘度、介电常数、水份等，监测设备运行状态和润滑油的状态，并根据监测数据和预先设置的专家规则对设备和润滑油的异常做出报警提示。

2.油液特性参数测试功能。ZXMSTest油液监测软件内专门测量油液特性的模块通过安装在油液监测试验台油箱上的FPS2800B12C4流体特性传感器和FWD水份传感器，对待测油液进行测量密度、粘度、介电常数随温度变化的规律，并拟合出相应的特征方程（或数学方程），这些方程可作为设备状态与故障诊断的专家规则（如：ZXMSR系列传感器对油液特性进行监测报警的依据等）。

3.FWD水份传感器校验功能。ZXMSTest油液监测软件对油液监测试验台内混合均匀的蒸馏水待测油液进行校验测量，测量FWD水份传感器的温度系数Kt、初值V0和水份比例系数K。

主要特点

1.流量可自由调节：利用变频器调节油泵转数，改变油液流量。

2.流量、油泵频率同步显示：人工调节流量时，需观察浮子流量计流量，调节出合适的流量大小，与此流量相对应的油泵频率。

3.放液便捷：更换油液或清洗时，直接打开放液阀，把更换的油液或清洗液放出到指定地点。

4.油液过滤：调节三通阀选择进入过滤器油路，过滤掉大颗粒物质。

5.油液加热：设定好合适的目标温度，调节控制装置中加热功率模块，已提高或减少加热速度。

6.油温显示：用于观察实际油温大小（可对比ZXMSTest油液监测软件中的油温度）。

7.变速搅拌：通过调节搅拌速度旋钮，达到合适搅拌转数，提高混合速度。
